Maelezo
Kipengele cha Muundo
● Vipengee vilivyo na shinikizo huchukua chuma cha hali ya juu chenye nguvu nzuri na ushupavu wa athari.
● Muhuri wa mlango wa shinikizo la juu la BOP hutumia muhuri uliounganishwa, ambao una muhuri bora kutoka kwa shinikizo la kisima.
● Tumia lango linaloelea au muhimu, linaweza kufungwa kwa usalama na kubadilika kwa urahisi.
● Tumia njia ya mafuta ya aina ya buriel, Bawaba ya kuzaa imetenganishwa na bawaba ya majimaji.
● Muundo wa bawaba ni rahisi, rahisi kuteremka na kupachika.
● Tumia ganda kubwa la aina ya arc pande zote mbili za chemba, na upitishe kwa aina ya arc pande zote, ili kupunguza mkazo wa kilele wa ganda chini ya shinikizo.
● Na muundo wa kompakt, ndogo kuliko bidhaa sawa za kigeni.
● Ganda la ndani la BOP linalostahimili joto la chini linaweza kuchakata bomba, ili kufanya mvuke utiririke ndani ya BOP, kuangaza joto.
Mkutano wa Ram
● Pipe Ram

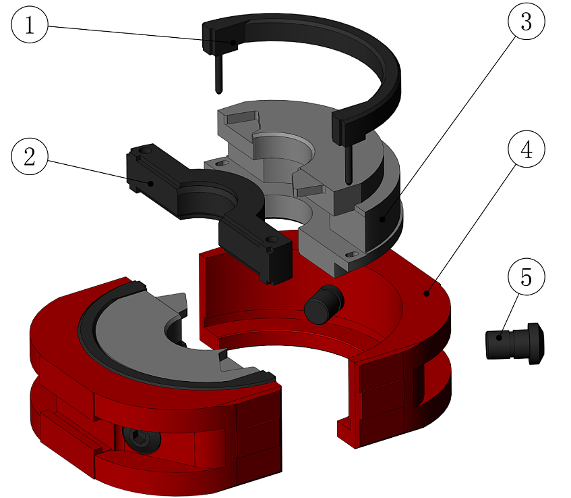

1. Muhuri wa juu 2. Muhuri wa mbele 3. Mwili wa kondoo | 1. Ram body 2. Bolt 3. Ram bolt 4. Ram raba 5. Mshikaji clamp |
HF aina ya Ram kukusanyika | S aina Ram kukusanyika |
| |
| |
1. Mwili wa kondoo wa shear chini 2. Raba ya juu 3. Mpira wa muhuri wa kulia 4. Muhuri wa blade Mpira wa muhuri wa kushoto 3. Mwili wa kondoo wa shear juu 4. Mpira wa juu wa muhuri 5. Mpira wa muhuri wa kushoto 6. Mwili wa kondoo wa shear juu | |
Muundo wa Mkutano wa Shear Ram wa S aina ya Ram BOP | |

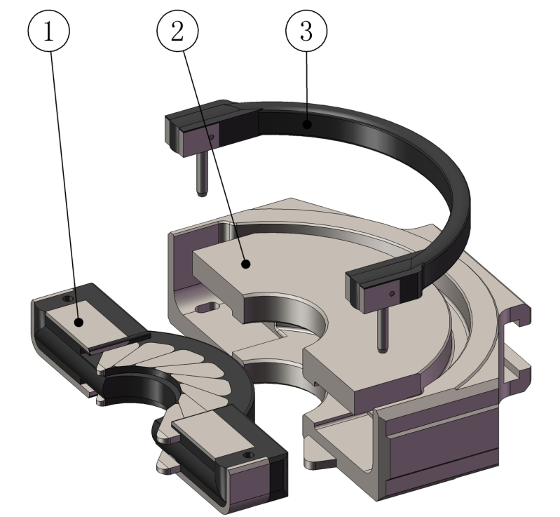

Ram inayobadilika
Kondoo inayoweza kubadilika inaweza kutumika kuziba kipenyo tofauti cha kamba ya bomba.Kondoo wa kubadilika hujumuisha kondoo dume anayebadilika, muhuri wa juu, muhuri wa mbele unaobadilika.Usakinishaji wa kondoo dume unaobadilika katika BOP ni sawa na kondoo dume wa kawaida, hauhitaji kubadilisha sehemu yoyote ya BOP.
Shinikizo la uendeshaji (psi) | Bore (katika) | ||||||||
180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
140-20000 | |||||||||
105-15000 | S | S | S | S | |||||
70-10000 | S | S | S | S | S | ||||
35-5000 | S | S | S | S | S | S | S | ||
21-3000 | S | S | S | S | S | S | S | ||
14-2000 | S |
Kumbuka:S Ram BOP Specification&Model
S inawakilisha S aina ya kondoo dume BOP
Specification&Model | Bore Kuu mm(ndani) | Shinikizo la Kazi MPa(psi) | Kiasi cha mafuta ya kufungua (Silinda Single) | Kiasi cha mafuta ya kufunga (Silinda Single) | Aina ya Kondoo | Ukubwa wa Ram (katika) | Vipimo mm | uzito kilo | Msimbo wa BOP unaopendekezwa | |||||
urefu | upana | urefu | single | mara mbili | ||||||||||
single | mara mbili | |||||||||||||
180(71/16 in)mfululizo | (2)FZ18-21 | 179.4(71/16) | 21-3000 | 1.6 | 2 | H | kiwango cha juu5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2)S04.00 |
(2)FZ18-35 | 179.4(71/16) | 35-5000 | 1.6 | 2 | H | kiwango cha juu5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2)S48.00 | |
(2)FZ18-70 | 179.4(71/16) | 70-10000 | 2.2 | 2.5 | H | kiwango cha juu5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2)S62.00 | |
(2)FZ18-105 | 179.4(71/16) | 105-15000 | 7.4 | 8 | H | kiwango cha juu5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2)S29.00A | |
230(9in) mfululizo | (2)FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | kiwango cha juu 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2)S79.00 |
(2)FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | kiwango cha juu 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2)S23.00 | |
(2)FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | H | kiwango cha juu 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2)S01.00 | |
(2)FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | kiwango cha juu 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2)S93.00 | |
280(11in) mfululizo | (2)FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | S | kiwango cha juu 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2)S77.00 |
(2)FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | S | kiwango cha juu 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2)S45.00 | |
(2)FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | H | kiwango cha juu 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2)S16.00 | |
(2)FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | H | kiwango cha juu 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2)S67.00 | |
346(135/8 in)mfululizo | (2)FZ35-21 | 346.1(135/8) | 21-3000 | 7.8 | 8.9 | S | kiwango cha juu 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2)S78.00 |
(2)FZ35-35 | 346.1(135/8) | 35-5000 | 7.9 | 9.3 | S | kiwango cha juu 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2)S103.00 | |
(2)FZ35-70 | 346.1(135/8) | 70-10000 | 18 | 20.7 | HF | kiwango cha juu 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2)S104.00 | |
(2)FZ35-105 | 346.1(135/8) | 105-15000 | 17.4 | 20 | H | kiwango cha juu 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2)S115.00 | |
425 (163/4 in) | (2)FZ43-35 | 425.5(163/4) | 35-5000 | 10.3 | 11.6 | HF | kiwango cha juu 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2)S95.00 |
476(183/4 katika)mfululizo | (2)FZ48-35 | 476.3(183/4) | 35-5000 | 24.5 | 27.9 | HF | kiwango cha juu 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2)S116.00 |
(2)FZ48-70 | 476.3(183/4) | 70-10000 | 24.5 | 27.9 | HF | kiwango cha juu 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2)S102.00 | |
527(203/4in) | (2)FZ53-21 | 527.1(203/4) | 21-3000 | 12.2 | 13.6 | HF | kiwango cha juu 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2)S83.00 |
540(211/4 in) mfululizo | (2)FZ54-14 | 539.8(211/4) | 14-2000 | 12.1 | 13.8 | HF | kiwango cha juu 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2)S33.00 |
(2)FZ54-35 | 539.8(211/4) | 35-5000 | 26 | 29.6 | HF | kiwango cha juu 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2)S105.00 | |
680(263/4in) | (2)FZ68-21 | 679.5(263/4) | 21-3000 | 32.6 | 37 | HF | kiwango cha juu 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2)S87.00 |
Kumbuka:1.Shinikizo la kupima BOP ni mara 1.5 ya shinikizo la kawaida | ||||||||||||||
2. Shinikizo la uendeshaji ni kutoka 8.4Mpa hadi 10.5Mpa |
Vipimo vya Uendeshaji vya Aina ya Shear Ram
Aina ya BOP | Mfano wa BOP | Msimbo wa BOP unaopendekezwa | Aina ya Silinda | Uainishaji wa bomba la kuchimba visima |
S | (2) FZ 18-70 | (2) S62.00 | Silinda ya kawaida | |
(2) S92.00 | Silinda yenye nyongeza ya sanjari | 4 1/2" 16.6lb/ft G-105 PSL-3 | ||
(2) FZ28-35 | (2) S45.00 | Silinda kubwa | ||
(2) S100.00 | Silinda kubwa | 5" 19.5lb/ft G-105 PSL-3 | ||
(2) FZ 28-70 | (2) S16.00 | Silinda ya kawaida | ||
(2) S02.00 | Silinda kubwa | 5" 19.5lb/ft G-105 PSL-3 | ||
(2) FZ 35-35 | (2) S103.00 | Silinda ya kawaida | ||
(2) S99.00 | Silinda kubwa | 5" 19.5lb/ft G-105 PSL-3 | ||
(2) FZ 35-70 | (2) S104.00 | Silinda ya kawaida | 5" 19.5lb/ft G-105 PSL-3 | |
(2) S112.00 | Silinda kubwa | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
(2) S117.00 | Silinda yenye nyongeza ya sanjari | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
(2) FZ 35-105 | (2) S115.00 | Silinda ya kawaida | 5" 19.5lb/ft G-105 PSL-3 | |
(2) S113.00 | Silinda yenye nyongeza ya sanjari | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
(2) FZ 54-35 | (2) S105.00 | Silinda ya kawaida | 5" 19.5lb/ft G-105 PSL-3 |
Aina ya S Aina Inayobadilika ya Ram
Aina ya BOP | Mfano wa BOP | Aina mbalimbali za Ram (katika) | |||
S | (2) FZ 18-70 | 2 3/8"-3 1/2" | |||
(2) FZ28-35 | 2 3/8"-3 1/2" | 3 1/2"-5" | |||
(2) FZ 28-70 | 2 3/8"-3 1/2" | 3 1/2"-5" | |||
(2) FZ 35-35 | 2 3/8-3 1/2 | 2 7/8"-5" | 4 1/2-5 1/2 | 5-7" | |
(2) FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
(2) FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
(2) FZ 53-21 | 4 1/2"-5 1/2" | ||||
(2) FZ 54-14 | 4 1/2"-5 1/2" | ||||
(2) FZ 54-35 | 4 1/2"-5 1/2" |
Vifaa vya kughushi vina tani 160, tani 300, tani 400, tani 630, tani 1000, tani 1600 na tani 2500, vinaweza kughushi gramu kumi hadi kilo 55 za bidhaa mbaya za kughushi au kughushi kwa usahihi.
Vifaa vya machining vina lathe, mashine ya kuchimba visima, grinder, kukata waya, CNC na kadhalika.
Matibabu ya joto ni pamoja na kuhalalisha, kuwasha, kuzima, kuzima, suluhisho dhabiti, kuchoma mafuta, nk.
matibabu ya uso ni pamoja na ulipuaji risasi, uchoraji dawa, electroplating, electrophoresis, phosphate na kadhalika
Vifaa vya kupima ni pamoja na spectrometer, kichanganuzi cha metallographic, mita ya ugumu, mashine ya mkazo, mashine ya kupima athari, kigunduzi cha dosari ya chembe ya sumaku ya umeme, kigundua dosari cha ultrasonic, viwianishi vitatu, n.k.
Bidhaa hutumiwa sana katika tasnia ya petrochemical, mashine za uhandisi, sehemu za magari, sehemu za injini na reli, madini, ujenzi wa meli, bidhaa za jeshi na nyanja zingine.
Timu ya R&D inaendesha muundo wa CAD, CAM, UG, SOLIDWORKS kazi ya uundaji.
Tunatumia vyuma vya juu zaidi kama malighafi, na kuziruhusu kuchakatwa na kituo cha CNC, kuhakikisha kwamba usahihi wa chuma cha kufa unahakikishwa na una upinzani bora wa uchovu, ukinzani wa abrasive, kuhakikisha kwamba ghushi zinazalishwa katika ubora wa juu.
Kuna zaidi ya seti 2000 za ukungu hapa kwenye kampuni yetu.Wateja wanaweza kuchagua yoyote kati yao kwa usindikaji ili kupunguza gharama.Tunafanya kuhesabu, kusafisha na kurekodi kila wiki ili kuhakikisha kwamba uzalishaji unaendelea kama ilivyoratibiwa.
Ghala letu la ukungu linasimamiwa kwa kufuata mfumo wa usimamizi wa ubora wa IATF16949 na "usimamizi konda wa 6S", kutoa maisha marefu ya huduma kwa ukungu na kuifanya iwe rahisi kwa matumizi na kuhifadhi.
Tutatengeneza na kutengeneza molds za kughushi baada ya kupokea michoro au sampuli za mteja, kisha tutatengeneza mold kwa kufuata muundo wa mold.molds mara nyingi ni pamoja na forging dies, trimming kufa.
Kukata billet ya chuma na inapokanzwa
Mara nyingi, tutatayarisha nyenzo zinazotumiwa mara kwa mara katika hisa zilizo na nyenzo Na. tanuru itatumika kupasha joto malighafi katika halijoto fulani na hatimaye kuweka fimbo ya kulia kwenye mfumo wa chuma wa kughushi.
Kughushi
Kabla ya mchakato wa kutengeneza chuma kuanza, sehemu ya juu na ya chini inakufa itaunganishwa na kizuizi cha vyombo vya habari vya kughushi.Kisha wafanyakazi watachukua vifaa vya chuma na kuziweka kati ya kufa kwa kutengeneza ili kufikia sura inayotaka kwa kushinikiza nyenzo za chuma mara kadhaa kwa kasi ya juu.
Kusafisha
Baada ya kughushi kukamilika, kutakuwa na burrs zisizohitajika karibu na nafasi zilizoghushiwa, kwa hivyo kuondoa burrs ni hatua ya lazima.Ambayo inawahitaji wafanyikazi kuweka kipunguzi chini ya vyombo vya habari vya kuchomwa, kisha kushinikiza nafasi zilizo wazi za kughushi ili kusafisha viunzi kwenye uso wa viunzi.
Matibabu ya joto
Mchakato wa matibabu ya joto husaidia kupata utendaji unaohitajika wa mitambo na ugumu wa bidhaa.Mbinu za matibabu ya joto hufunika normalizing, quenching, annealing, tempering, ugumu na kadhalika.
Ulipuaji wa risasi
Baada ya mchakato wa ulipuaji risasi, kughushi itakuwa na uso laini na safi zaidi kuliko ingekuwa.Kawaida ulaini wa uso wa kughushi unapatikana katika Ra6.3, ambayo ni laini zaidi kuliko ile ya utupaji wa nta iliyopotea.
Inachakata
Kwa vipengele vingine, mchakato wa kughushi haupatikani kwa uvumilivu unaohitajika, chini ya kesi hii, usindikaji ni wa hiari.Tutafanya usindikaji wa bidhaa na vifaa tofauti vya usindikaji, pamoja na mashine ya kusaga, mashine ya boring, vyombo vya habari vya kuchimba visima, mashine ya kusaga, mashine ya kudhibiti nambari nk.
Matibabu ya uso
Mara nyingi, ikiwa hakuna mahitaji mahususi yanayohitajika, tutakuwa na matibabu ya ulinzi wa kutu ya maji/mafuta kwenye uso wa kughushi.Tunaweza pia kufanya matibabu mengine ya uso, ikiwa ni pamoja na kunyunyizia rangi, kupaka unga, upakoji wa umeme, upakaji umeme ili kukidhi mahitaji maalum ya wateja wetu.
Uchunguzi wa mwisho
Tutakuwa na ukaguzi wa ukubwa wa bidhaa ili kuhakikisha ubora wa juu wa bidhaa zetu.Wakati mwingine, pia tunafanya majaribio ya kimitambo na vipengele vya kemikali kwenye bidhaa zetu.
Kifurushi na utoaji
Mara nyingi, vipengele vya kughushi vitawekwa kwenye mifuko ya polyethilini na kisha kuwekwa kwenye masanduku ya mbao imara.Pia tunaweza kubinafsisha vifurushi kulingana na mahitaji ya mteja.Kwa vile tunapatikana katika mbuga ya viwanda ya Ruian forgings, tuna ufikiaji rahisi wa usambazaji wa malighafi, ambayo ni ya gharama nafuu kwa ujumla.
